3D skenování objektů

Co je to vlastně 3D scan?

3D skenování je technologie, která umožňuje přesné digitální zachycení tvaru a rozměrů objektů či prostor. Skener pomocí laseru nebo fotogrammetrie vytvoří detailní 3D model, který lze dále využít pro vizualizace, CAD úpravy, 3D tisk nebo technickou dokumentaci.

Proč skenování?

Digitální model skutečného předmětu se hodí pro reverzní inženýrství, opravy poškozených dílů, archivaci nebo kontrolu kvality. Skenem získáte přesný podklad pro další modelování nebo tisk náhradního dílu.

Náš přístroj

Co dokáže Revopoint MetroX

Používám metrologický skener Revopoint MetroX, který kombinuje modrý vícečárový laser s plno‑plošným strukturovaným světlem a dosahuje tak vysoké rychlosti i přesnosti. Zde jsou jeho klíčové parametry:

  • Flexibilní laserové režimy – skener používá 14 modrých laserových křížových linií, 7 paralelních laserových linií a 62 linek plno‑plošného modrého strukturovaného světla pro zachycení velmi jemných detailůrevopoint3d.com. V režimu plno‑plošného světla snímá až 7 milionů bodů/s, v režimu více linií až 800 000 bodů.
  • Metrologická přesnost – jednotlivé snímky mají přesnost až 0,01 mm a přesnost skenu až 0,02 mmrevopoint3d.com. Objemová přesnost se liší podle velikosti předmětu (0,025 mm + 0,05 mm × délka objektu)
  • Velký rozsah – zvládá objekty od 10 × 10 × 10 mm do 1 × 1 × 1 mrevopoint3d.com. Pracovní vzdálenost skenování je 200–400 mm a záběr jedné snímací oblasti činí 160 × 70 mm u nejbližší vzdálenosti nebo 320 × 215 mm u vzdálenější. Zorné pole 43° × 33° usnadňuje snímání složitých objektů
  • Rychlé a jednoduché ovládání – ergonomické tělo s 4 tlačítky a integrovaným procesorem (4jádrový ARM 2 GHz) zajišťuje rychlou prácirevopoint3d.com. Skenování je možné ručně i na stole, auto‑turntable režim zvládne jedním kliknutím otočit předmět a propojit s Revopoint softwarem
  • Kvalitní barevný výstup – 2megapixelová RGB kamera a 12 modrých LED světel umožňují vytvářet barevné 3D modely. Výstupní formáty zahrnují PLY, OBJ, STL, ASC, 3MF, GLTF a FBX

Praktické příslušenství – součástí sady jsou kalibrační desky, stativ, duální otočný stůl, různé magnetické markerové kostky a bloky, které urychlují skenování objektů bez výrazných rysů

Jak skenování probíhá

  1. Příprava předmětu – přineste nebo zašlete mi předmět, který chcete digitalizovat. V případě průhledných nebo velmi lesklých částí můžeme doporučit postřik, aby sken byl přesnější

  2. Skenování – podle velikosti a tvaru objektu zvolím vhodný režim (ruční nebo otočný stůl). Díky vysoké rychlosti a přesnosti dostanete kvalitní data bez zbytečného čekání.

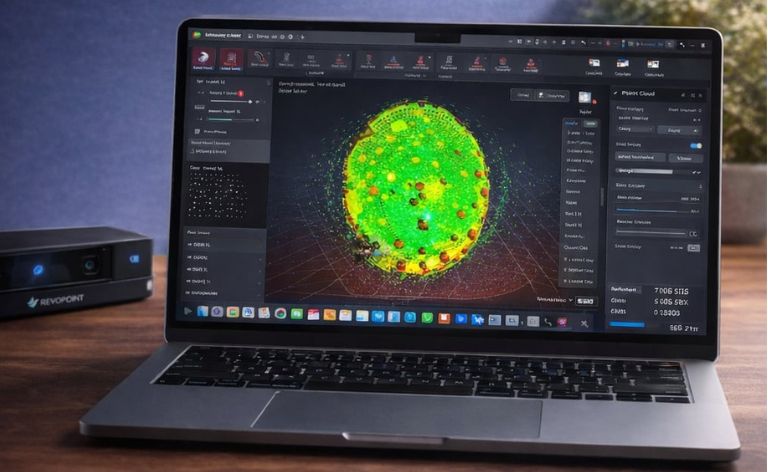

  3. Zpracování – z nasnímaných dat vytvořím 3D model a případně upravím jeho geometrii pro další využití. Výsledek lze dodat v několika formátech (OBJ, STL, 3MF apod.)

  4. Další služby – potřebujete z modelu vytisknout kopii, upravit ho nebo propojit s našimi tiskovými službami? Rád poradím a vše zajistím.

Zaujalo vás to?

Pokud potřebujete přesný digitální model součástky, sošky nebo složitého tvaru, napište mi. Skenování kombinuji s 3D tiskem, takže mohu vaše nápady proměnit ve fyzické produkty nebo kvalitní digitální data.
